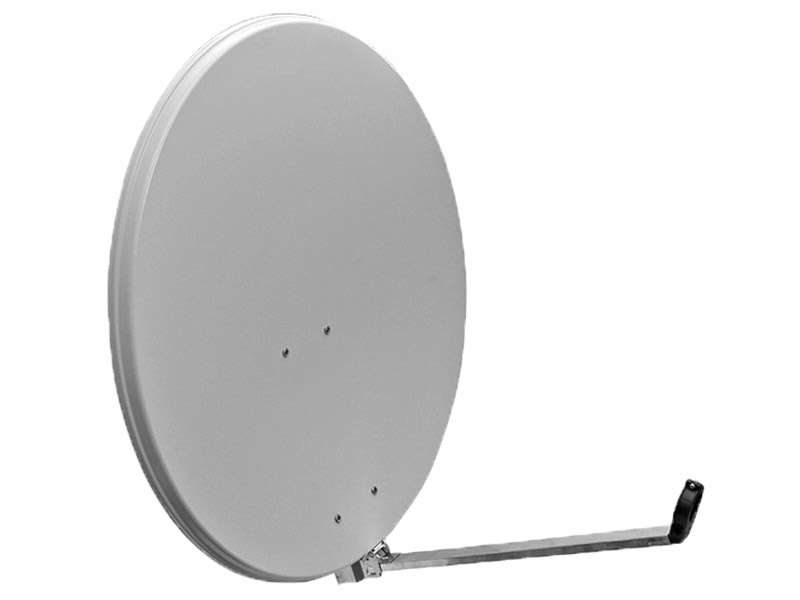

Το OP80E της Gibertini ανήκει στην κατηγορία κατόπτρων με εκλεπτυσμένο σχεδιασμό, επιτρέποντας υψηλού επιπέδου λήψη για συστήματα HDTV.
- Ανακλαστήρας αλουμινίου με επίστρωση πούδρας και φινίρισμα UV με βάση αναστολέα πολυεστέρα RAL7035
- Βάση AZ/EL από γαλβανισμένο χάλυβα sendzimir διπλής όψης
- Βραχίονας LNB από αλουμίνιο
- Υποδοχή LNB από θερμοπλαστικό
- Πρόσθετο κιτ σφιγκτήρα ιστού
- Ατομική συσκευασία εξαρτημάτων
- Συνιστάται βάση στήριξης με διάμετρο σωλήνα 48 mm και πάχος ≥2 mm
Τεχνικά Χαρακτηριστικά
Frequency range: 10.00 – 13.00 GHz
Outside dimension: 75.0 x 80.0 cm
Reflecting dimension: 72.0 x 77.0 cm
Illumination efficiency (¹): 69 %
Gain (¹) @ 10.70 GHz: 36.60 dB
Gain (¹) @ 11.70 GHz: 37.40 dB
Gain (¹) @ 12.75 GHz: 38.20 dB
Cross polarization (¹); (²) on axis: -24 dBc
First side lobe level (¹); (²): -24 dBc
Noise temp. (¹) @ 12GHz, 30° elevation: 42 K
F/D ratio: 0.67
-3dB Beam width (¹) @ 11.7 GHz: 2.2°
Offset pointing angle: 21.0°
Feed illumination angle: 70°
Feeder clamp: 40 mm
Elevation angle: 0° to 90°
Mast clamp: 20 to 50 mm
Reflector material: Aluminium
Reflector thickness: 1.0 mm
Reflector color: RAL7035 (Light Grey)
Wind-load @ 120 km/h: 58 kg
Dish + Az/El mount weight (³): 3.10 kg
Working temperature: -30°C to +70°C
Humidity: 0 to 100 %
(¹) Value with matched feed
(²) Value @ 10.95 GHz
(³) Net weight without package
