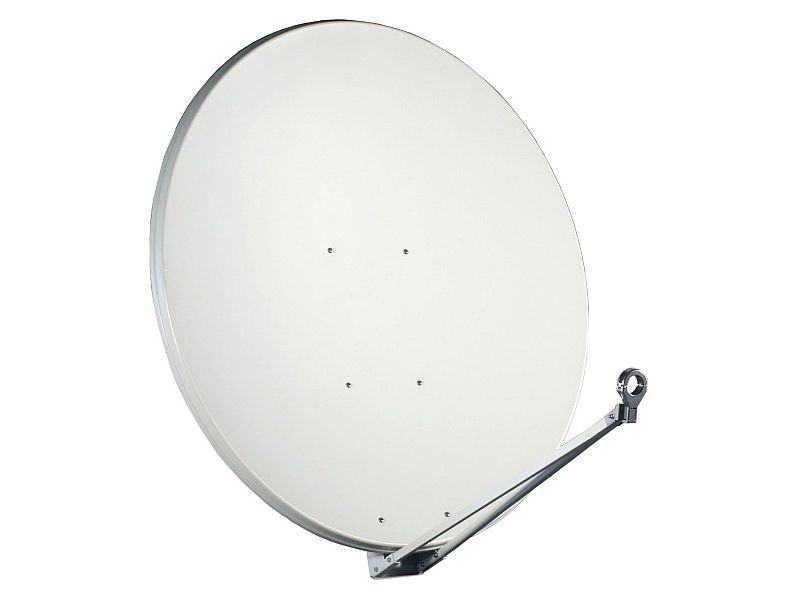

Το OP125L της Gibertini ανήκει στην κατηγορία κατόπτρων με εκλεπτυσμένο σχεδιασμό και υπέρ-λειτουργικότητα για συστήματα ενός και πολλαπλών χρηστών. Με ιδανικά χαρακτηριστικά λήψης και υψηλής ποιότητας κατασκευή, η δορυφορική κεραία OP125L επιτρέπει λήψη υψηλού επιπέδου για συστήματα HDTV.
- Η κεραία έχει υψηλή ηλεκτρική απόδοση και είναι πολύ αξιόπιστη για επαγγελματική χρήση
- Ανακλαστήρας αλουμινίου με επίστρωση πούδρας και φινίρισμα UV με βάση αναστολέα πολυεστέρα RAL7035
- Στιβαρή βάση AZ/EL από γαλβανισμένο χάλυβα sendzimir διπλής όψης και βαμμένη στο χρώμα του κατόπτρου
- Το κιτ υλικού είναι από ανοξείδωτο χάλυβα
- Υποδοχή LNB από χυτό αλουμίνιο
- Ατομική συσκευασία εξαρτημάτων
- Συνιστάται βάση στήριξης με διάμετρο σωλήνα ≥75 mm και πάχος ≥3 mm
Τεχνικά Χαρακτηριστικά
Frequency range: 10.00 – 13.00 GHz
Outside dimension: 124.5 x 133.5 cm
Reflecting dimension: 121.0 x 130.0 cm
Illumination efficiency (¹): 70 %
Gain (¹) @ 10.70 GHz: 41.10 dB
Gain (¹) @ 11.70 GHz: 41.90 dB
Gain (¹) @ 12.75 GHz: 42.60 dB
Cross polarization (¹); (²) on axis: -28 dBc
First side lobe level (¹); (²): -24 dBc
Noise temp. (¹) @ 12GHz, 30° elevation: 34 K
F/D ratio: 0.66
-3dB Beam width (¹) @ 11.7 GHz: 1.32°
Offset pointing angle: 21.3°
Feed illumination angle: 70°
Feeder clamp: 40 mm
Elevation angle: 20° to 50°
Mast clamp: 55 to 100 mm
Reflector material: Aluminium
Reflector thickness: 1.5 mm
Reflector color: RAL7035 (Light Grey)
Wind-load @ 120 km/h: 162 kg
Dish + Az/El mount weight (³): 15.10 kg
Working temperature: -30°C to +70°C
Humidity: 0 to 100 %
(¹) Value with matched feed
(²) Value @ 10.95 GHz
(³) Net weight without package
