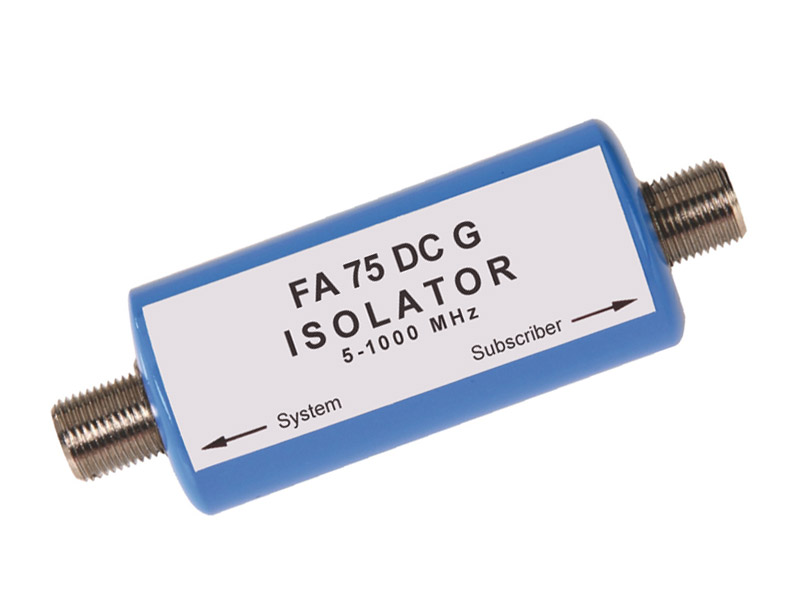

Ο ομοαξονικός απομονωτής FA-75DCG της FENGER παρέχει γαλβανική απομόνωση τόσο της θωράκισης όσο και του κεντρικού αγωγού ενός ομοαξονικού συστήματος 75 Ohm, ενώ διατηρεί χαμηλή απώλεια εισαγωγής για τα σήματα RF. Ο απομονωτής εξαλείφει τους βρόχους γείωσης και παρέχει ένα βαθμό προστασίας για τον ηλεκτρονικό εξοπλισμό από ηλεκτρικές υπερτάσεις. Αυτό βοηθά στην αποφυγή ανεπιθύμητων θορύβων και παρεμβολών εικόνας σε συστήματα καλωδιακής τηλεόρασης.
Δυνατότητες & Πλεονεκτήματα
- Απομονώνει την θωράκιση του ομοαξονικού καλωδίου, αποτρέποντας το ανεπιθύμητο ρεύμα βρόχου γείωσης, το οποίο μπορεί να προκαλέσει θόρυβο και να υποβαθμίσει την ποιότητα της εικόνας
- Απομονώνει τον κεντρικό αγωγό του ομοαξονικού καλωδίου, προστατεύοντας τον ηλεκτρονικό εξοπλισμό από ηλεκτρικές υπερτάσεις
- Ενσωματώνει συνδέσεις τύπου ''F'' για είσοδο και έξοδο
- Λειτουργεί στο εύρος συχνοτήτων 5–1000 MHz
- Διαθέτει δείκτες κατευθυντικής ροής
- Απλή εγκατάσταση ''Plug & Play''
Τεχνικά Χαρακτηριστικά
Frequency Range
5-1000 MHz
Insertion Loss
5-30 MHz: ≤1.5 dB
30-550 MHz: ≤1.2 dB
550-860 MHz: ≤1.5 dB
860-1000 MHz: ≤1.5 dB
Return Loss
5-30 MHz: ≤9.0 dB
30-550 MHz: ≤15.0 dB
550-860 MHz: ≤12.0 dB
860-1000 MHz: ≤12.0 dB
Impulse High Voltage (3KVDC 3s 1mA)
No Arc or Through
Impedance
75 Ohm
Connectors
F-Female to F-Female
Παράδειγμα Εφαρμογής
Block Diagram
