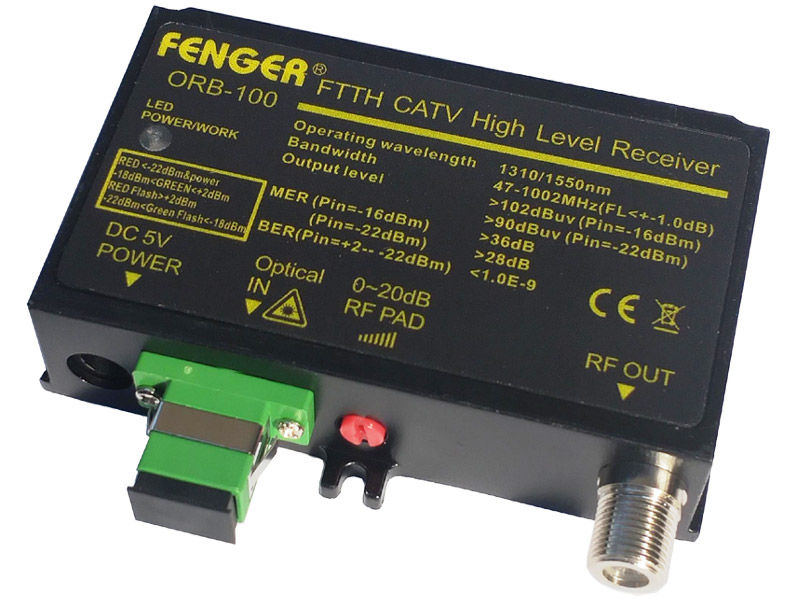

Ο ORB-100 της Fenger είναι ένας υψηλής απόδοσης οπτικός δέκτης CATV 1GHz για την μετατροπή τηλεοπτικού σήματος από δίκτυο οπτικής ίνας σε σήμα RF μέσω ομοαξονικής καλωδίωσης σε κατοικίες. Αυτό το προϊόν υιοθετεί συμπαγές μέγεθος, υψηλό CNR, χαμηλή παραμόρφωση, χαμηλή κατανάλωση, εύκολη εγκατάσταση και οικονομική αποδοτικότητα. Υποστηρίζει συμβατική αναλογική τηλεόραση RF καθώς και σήματα Digital Video Broadcasting. Η στάθμη εξόδου RF μπορεί να ρυθμιστεί με χειροκίνητο έλεγχο απολαβής. Ο ORB-100 είναι η πρώτη επιλογή για την κατασκευή δικτύων καλωδιακής τηλεόρασης HFC και FTTH.
- Σχεδιασμένο για δίκτυα CATV HFC & FTTH
- Εξαιρετική γραμμικότητα και χαμηλή παραμόρφωση
- Μονότροπη ίνα, υψηλή απώλεια επιστροφής
- Ενσωματώνει τεχνολογία GaAs έως 1GHz
- Kύκλωμα ελέγχου optical AGC
- Συμπαγές χυτό περίβλημα από αλουμίνιο
- Μικρό μέγεθος για εύκολη εγκατάσταση
- LED για ένδειξη οπτική ισχύος
- Πιστοποίηση CE
Τεχνικά Χαρακτηριστικά
Optical Parameters
Working wavelength: 1100~1600 nm
Responsivity: ≥0.9 A/W
Input power (analog TV): 0… -15 dBm
Input power (digital TV): 0… -23 dBm
AGC control range: 0… -15 dBm
AGC character: ≤±0.5 dB
Output return loss: ≥45 dB
Fiber type: Single Mode
Connector type: SC/APC
RF Parameters
Frequency range: 47~1002 MHz
Flatness: ±1.0 dB
Output level: ≥100 dBμV @ AGC range
Level adjusting: 0~20 dB
Output return loss: ≥14 dB
MER: ≥36 dB (Pin: 0... -15 dBm)
MER: ≥28 dB (Pin: -16... -22 dBm)
BER: <1.0E-9 dB (Pin: +2… -22 dBm)
CNR: ≥51 @ -2 dBm receiving
CSO: ≥65 dB
CTB: ≥62 dB
RF connector: F - female
Impedance: 75 Ohm
Other Parameters
Power supply: 5 VDC (external power supply included)
Power consumption: ≤4 W
Operation temperature range: 0…+50 °C
Net Weight: 0.10 Kg
Dimensions (LxWxH): 87 x 70 x 22 mm
Υβριδικά δίκτυα Fibre/Coax
Το ευρυζωνικό σύστημα CATV είναι πλέον ένα σύνθετο και αμφίδρομο δίκτυο επικοινωνιών που ονομάζεται HFC (Hybrid Fibre/Coax), χρησιμοποιώντας τις τεχνολογίες οπτικής ίνας και ομοαξονικού καλωδίου.
Το ευρυζωνικό σύστημα HFC χρησιμοποιεί τεχνολογία οπτικής ίνας για την μεταφορά σημάτων σε μεγαλύτερες αποστάσεις, μεταξύ του headend και του σημείου προορισμού. Ένας οπτικός πομπός αναλαμβάνει να μετατρέψει το σήμα RF σε οπτικό σήμα. Το οπτικό σήμα στη συνέχεια αποστέλλεται μέσω του παθητικού οπτικού δικτύου (PON) στο σημείο προορισμού. Εδώ, το οπτικό σήμα μετατρέπεται πίσω σε ένα ηλεκτρικό σήμα μέσω του οπτικού δέκτη, το οποίο στη συνέχεια μπορεί να διανεμηθεί στους χρήστες μέσα από το τοπικό ομοαξονικό δίκτυο.
''Το ομοαξονικό σύστημα διανομής επιτρέπει την μεταφορά των σημάτων με χαμηλότερο κόστος. Το σύστημα οπτικής ίνας παρέχει καλύτερη ποιότητα σήματος από το ομοαξονικό καλώδιο. Αυτός είναι ο λόγος που χρησιμοποιείται η οπτική ίνα για να μεταφέρει το σήμα σε μεγάλες αποστάσεις''
