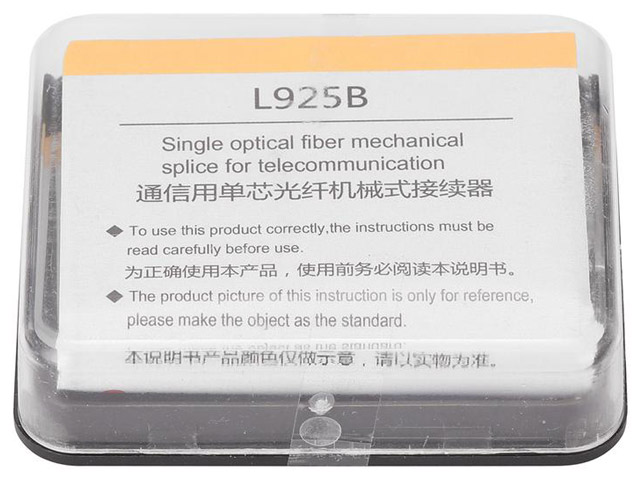

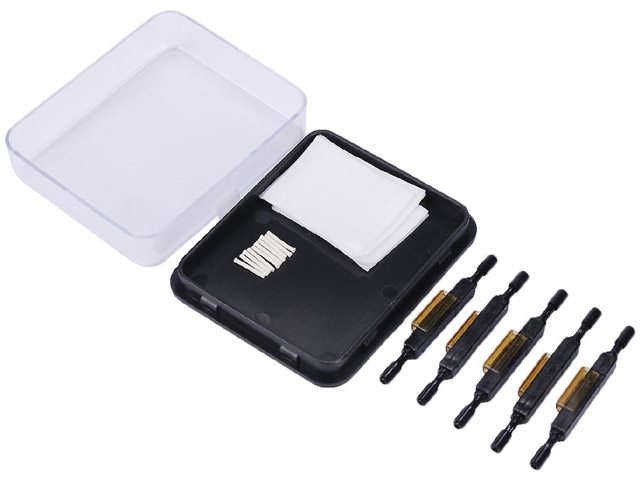

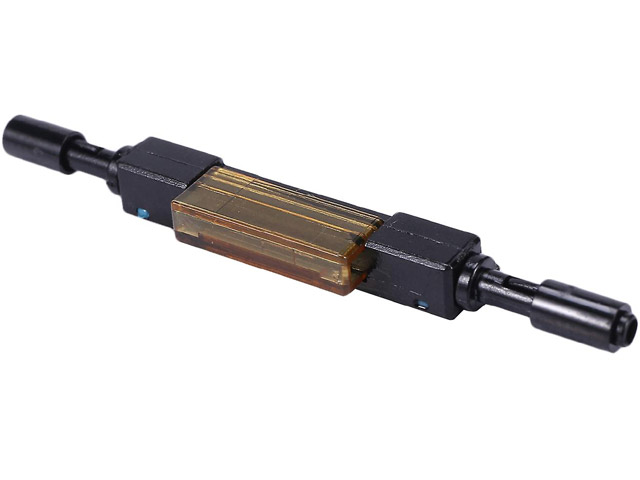

Η μηχανική συναρμογή L925B χρησιμοποιείται για μόνιμες συνδέσεις οπτικών ινών χωρίς την ανάγκη χρήσης μηχανής ματίσματος με σύντηξη. Οι δύο ίνες εισάγονται στο μηχανικό ματιστή και στη συνέχεια συγκρατούνται στη θέση τους σφίγγοντας μέρη του μηχανικού ματίσματος. Η χαμηλή απώλεια στο επίπεδο των 0.2dB επιτυγχάνεται χάρη στην προηγμένη τοποθέτηση των άκρων των ινών με αυλακώσεις σχήματος V. Η ευέλικτη σχεδίαση χρησιμοποιείται για τη συναρμογή οπτικών ινών με διαμέτρους επίστρωσης buffer 250um και 900um, παρέχοντας συνδέσεις υψηλής απόδοσης πολύτροπων και μονότροπων ινών.
- Μηχανική συναρμογή για οπτικές ίνες με διάμετρο επίστρωσης 250um και 900um
- Χρήση με ίνες singlemode και multimode
- Χαμηλή απώλεια ματίσματος
Τεχνικά Χαρακτηριστικά
Model: L925B
Applicable for: 250um or 900um optical fiber
Fiber cladding diameter: 125um
Aplicable mode: Singlemode & Multimode
Operation time: about 60 sec (without fiber cut)
Insertion loss: Average ≤0.2dB; Max ≤0.5dB)
Return loss: ≥50dB
Tensile force (250um bare fiber): >5N
Tensile force (900um tight buffer): >8N
Success rate: >98%
Reusability times: >10 times
Using temperature: -40… +75°C
Storage temperature: -40… +80°C
Dimension: 45.3 x 4.6 x 4 mm
Εργαλεία που απαιτούνται για την πραγματοποίηση συνδέσεων:
Βίντεο λειτουργίας μηχανικής σύνδεσης οπτικών ινών L925B
