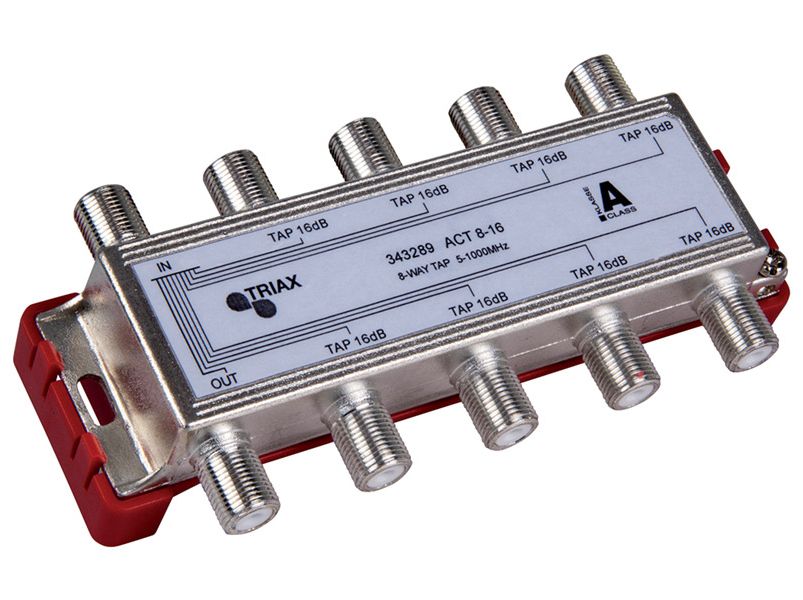

Τα Taps της σειράς “GOLD” από την Triax, χρησιμοποιούνται σε τυπικά ομοαξονικά δίκτυα CATV, SMATV και MATV που λειτουργούν με αναλογικά σήματα PAL καθώς και ψηφιακά σήματα DVB-C (QAM) και DTT (COFDM, DAB).
- Συνολική απόδοση για χρήση σε δίκτυα CATV, SMATV, MATV
- Εύρος συχνοτήτων 5 MHz έως 1.0 GHz
- Όλες οι θύρες με DC block στον εσωτερικό αγωγό
- Υψηλή θωράκιση >110 dB, Class A
- Απώλεια επιστροφής Grade 2 (>18dB)
- Συνδετήρες F- female συμβατοί με EN 61169-24
- Στέγαση Zinc die-casting με επικάλυψη από κασσίτερο (Sn)
- Συμμόρφωση με EN 50083-2 και EN 60728-4
Τεχνικά Χαρακτηριστικά
Frequency Range
5-1000 MHz
Insertion Loss (in-out)
5-40 MHz: 2.8 dB
40-470 MHz: 2.8 dB
470-860 MHz: 3.0 dB
860-1000 MHz: 3.2 dB
Tap Loss (in-tap)
5-40 MHz: 16.0 dB
40-470 MHz: 16.0 dB
470-860 MHz: 16.5 dB
860-1000 MHz: 16.5 dB
Isolation (tap-tap)
5-40 MHz: 25 dB
40-470 MHz: 26 dB
470-750 MHz: 24 dB
750-860 MHz: 24 dB
860-1000 MHz: 24 dB
Return Loss
In-out (5-40 MHz): 19 dB
In-out (40-470 MHz): 21 dB
In-out (470-860 MHz): 18 dB
In-out (860-1000 MHz): 17 dB
Tap (5-40 MHz): 19 dB
Tap (40-470 MHz): 21 dB
Tap (470-860 MHz): 18 dB
Tap (860-1000 MHz): 17 dB
Physical
Material: Zinc die-casting bright tin plated
Connectors
Connector type: F-female (EN 61169-24)
Electrical Data
Impedance: 75 Ohm
DC Pass-through: NO (DC blocked at inner conductor)
Certification
Certification: CE, RoHS, EN 60728-4
