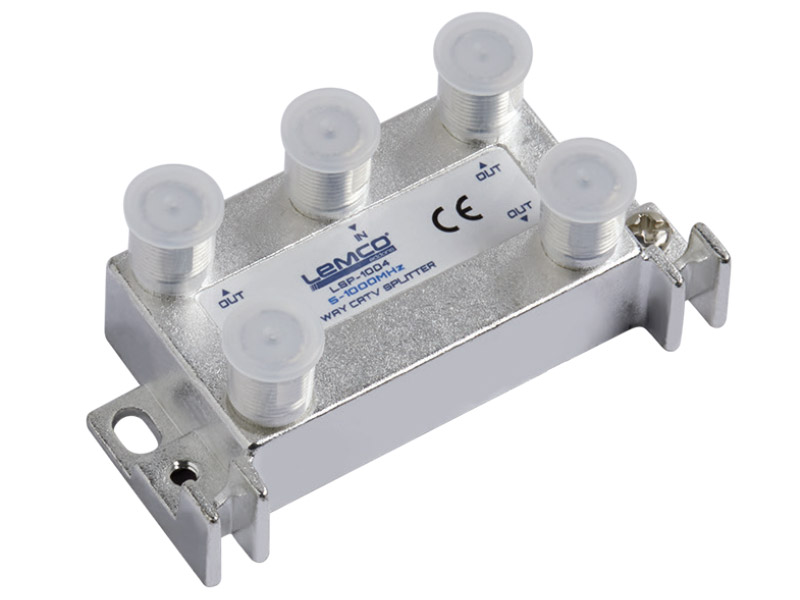

Το RF Splitter LSP-1004 της LEMCO αποτελεί την ιδανική επιλογή σε περιπτώσεις που θέλουμε να διαχωρίσουμε ή να συνδυάσουμε σήματα RF στη ζώνη των 5-1000 MHz, καθώς διαθέτει εξαιρετικά τεχνικά χαρακτηριστικά. Ο σχεδιασμός κάθετων θυρών επιτρέπει την τοποθέτησή τους σε κουτιά για εύκολη πρόσβαση στις συνδέσεις καλωδίων.
- Γραμμική καμπύλη απόκρισης
- Χαμηλή απώλεια εισαγωγής
- Άψογη ηλεκτρομαγνητική θωράκιση
- Σχεδιασμός κάθετων θυρών
- Πιστοποίηση CE
- 5 Χρόνια Εγγύηση
Τεχνικά Χαρακτηριστικά
Electrical
Frequency Range: 5-1000 MHz
Impedance: 75 Ω
Insertion Loss (In-Out)
5-40 MHz: ≤ 7.0 dB max
40-470 MHz: ≤ 7.2 dB max
470-860 MHz: ≤ 7.6 dB max
860-1000 MHz: ≤ 8.0 dB max
Return Loss (In-Out)
5-40 MHz: ≥ 20.0 dB
40-470 MHz: ≥ 20.0 dB
470-860 MHz: ≥ 20.0 dB
860-1000 MHz: ≥ 20.0 dB
Isolation (Out-Out)
5-40 MHz: ≥ 35.0 dB
40-470 MHz: ≥ 30.0 dB
470-860 MHz: ≥ 28.0 dB
860-1000 MHz: ≥ 25.0 dB
Connectors
No of Inputs: 1
No of Outputs: 4
Connectors: F - female
Connector Screw Thread: 3/8"-32UNEF Inch
General
Housing Material: Zinc alloy Die-cast
All Ports are DC Block: 50 Volt
Operating Temperature: 0… +40 °C
Storage Temperature: -10… +70 °C
Humidity: Up to 90%
Dimensions: 75.0 × 38.5 × 28.0 mm
Net Weight: 69.0 g
