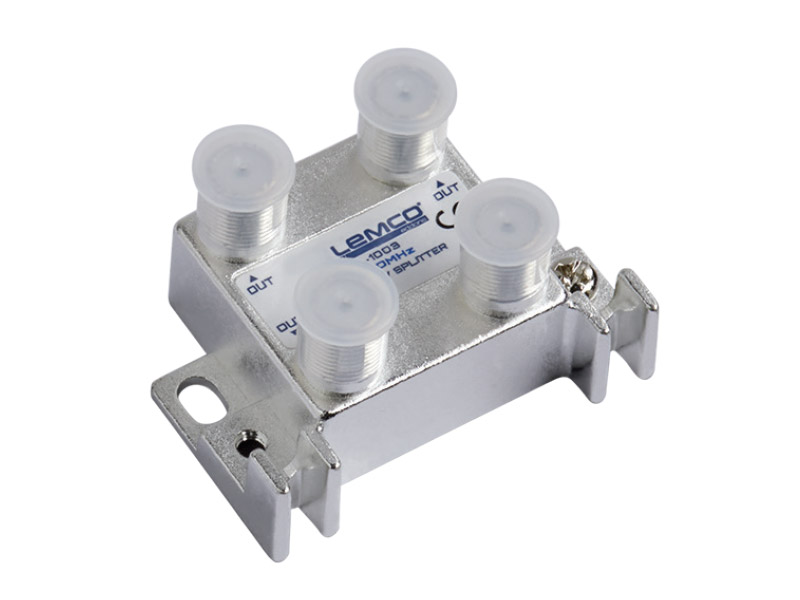

LEMCO® LSP-1003 Vertical Splitter 1GHz

[Συνδεθείτε για προβολή τιμών]
532633
Παρακαλούμε συνδεθείτε για παραγγελία

Το προϊόν αυτό δεν είναι δυνατό να προστεθεί στο
καλάθι γιατί δεν έχετε συνδεθεί.

Το RF Splitter LSP-1003 της LEMCO αποτελεί την ιδανική επιλογή σε περιπτώσεις που θέλουμε να διαχωρίσουμε ή να συνδυάσουμε σήματα RF στη ζώνη των 5-1000 MHz, καθώς διαθέτει εξαιρετικά τεχνικά χαρακτηριστικά. Ο σχεδιασμός κάθετων θυρών επιτρέπει την τοποθέτησή τους σε κουτιά για εύκολη πρόσβαση στις συνδέσεις καλωδίων.

  • Γραμμική καμπύλη απόκρισης
  • Χαμηλή απώλεια εισαγωγής
  • Άψογη ηλεκτρομαγνητική θωράκιση
  • Σχεδιασμός κάθετων θυρών
  • Πιστοποίηση CE
  • 5 Χρόνια Εγγύηση

Τεχνικά Χαρακτηριστικά

Electrical
Frequency Range: 5-1000 MHz
Impedance: 75 Ω

Insertion Loss (In-Out)
5-40 MHz: ≤ 5.5 dB max
40-470 MHz: ≤ 5.5 dB max
470-860 MHz: ≤ 6.0 dB max
860-1000 MHz: ≤ 6.2 dB max

Return Loss (In-Out)
5-40 MHz: ≥ 22.0 dB
40-470 MHz: ≥ 20.0 dB
470-860 MHz: ≥ 20.0 dB
860-1000 MHz: ≥ 20.0 dB

Isolation (Out-Out)
5-40 MHz: ≥ 30.0 dB
40-470 MHz: ≥ 25.0 dB
470-860 MHz: ≥ 25.0 dB
860-1000 MHz: ≥ 25.0 dB

Connectors
No of Inputs: 1
No of Outputs: 3
Connectors: F - female
Connector Screw Thread: 3/8"-32UNEF Inch

General
Housing Material: Zinc alloy Die-cast
All Ports are DC Block: 50 Volt
Operating Temperature: 0… +40 °C
Storage Temperature: -10… +70 °C
Humidity: Up to 90%
Dimensions: 52.5 × 38.5 × 28.0 mm
Net Weight: 52.5 g
