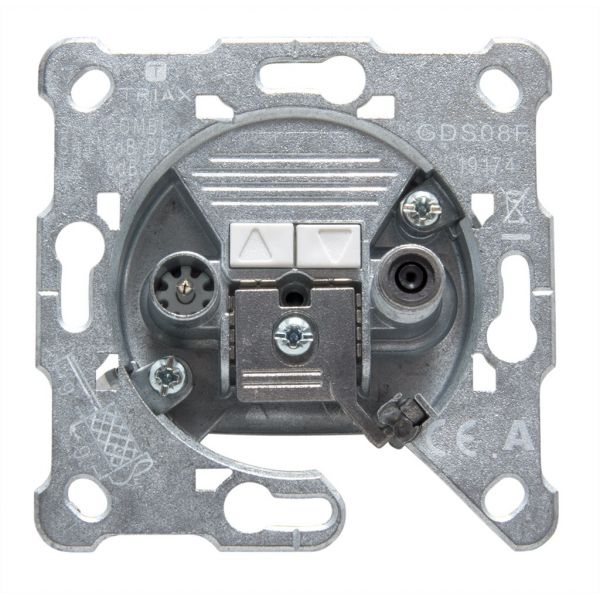

Οι πρίζες διέλευσης 2 εξόδων GDS-08F χρησιμοποιούνται σε συνδεσμολογία διαδοχικής σύνδεσης (tree topology) για να αποζεύξουν τις γραμμές μεταφοράς ραδιοτηλεοπτικού σήματος. Η τελευταία πρίζα σε μια γραμμή διαδοχικής σύνδεσης πρέπει να τερματιστεί τοποθετώντας φορτίο 75 Ohm.
- Άνετο μοντάρισμα
- Άριστες ηλεκτρικές παράμετροι
- Αξιόπιστες και Ανθεκτικές
- Έγκριση Συμμόρφωσης CE
Τεχνικά Χαρακτηριστικά
Μηχανικά Στοιχεία
Σώμα πρίζας: Άκαμπτο χυτό περίβλημα ψευδαργύρου (zinc diecast)
Βάρος Approx.: 90g
Έξοδος TV/FM: IEC-male (IEC 60 169-2)
Έξοδος SAT: F-female (IEC 60 169-24)
Συνθήκες Λειτουργίας
Εύρος θερμοκρασίας: -25...+55°C (ETSI 300 019-1-3 Class 3.3)
Αξιοπιστία (MTBF): >1 εκατομμύριο ώρες (Belcore @ 25°C)
Ηλεκτρικές Ιδιότητες
Εύρος ζώνης λειτουργίας: 5-2400 MHz
Φορτίο DC: max. 24V / 0.5A / 22 kHz
Σύνθετη αντίσταση: 75 Ohm (σε όλες τις συνδέσεις RF)
Απόδοση θωράκισης: Class A (EN 50083-2)
Εξασθένηση
IN-OUT: 2.4 - 3.2 dB (5-2150 MHz)
IN-TV/FM (IEC male): 8.0 dB (5-862 MHz)
IN-SAT (F female): 8.0 dB (950-2150 MHz)
Απομόνωση
OUT-TV/SAT: 30/20 dB
TV-FM: 25/18 dB (VHF, UHF/SAT)
Διέλευση DC: SAT->IN; IN-OUT - circuit (13/18V, 22kHz; max. +24V/0.5A)
