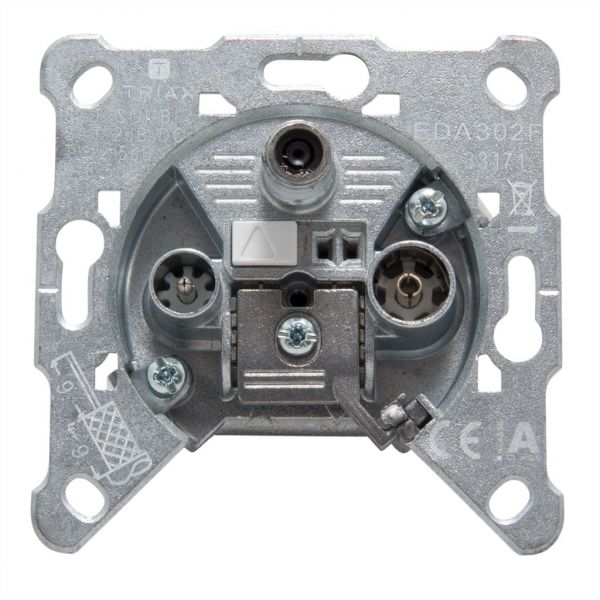

Οι τερματικές πρίζες 3 εξόδων EDA-302F χρησιμοποιούνται για να τερματίσουν και να αποζεύξουν τις γραμμές μεταφοράς ραδιοτηλεοπτικού σήματος που προέρχονται από multi-tap, multi-switch (star topology) ή για άμεση σύνδεση σε ατομική εγκατάσταση (LNB/TER).
- Άνετο μοντάρισμα
- Άριστες ηλεκτρικές παράμετροι
- Αξιόπιστες και Ανθεκτικές
- Έγκριση Συμμόρφωσης CE
Τεχνικά Χαρακτηριστικά
Μηχανικά Στοιχεία
Σώμα πρίζας: Άκαμπτο χυτό περίβλημα ψευδαργύρου (zinc diecast)
Βάρος Approx.: 90g
Έξοδος TV/FM: IEC-male (IEC 60 169-2)
Έξοδος SAT: F-female (IEC 60 169-24)
Συνθήκες Λειτουργίας
Εύρος θερμοκρασίας: -25...+55°C (ETSI 300 019-1-3 Class 3.3)
Αξιοπιστία (MTBF): >1 εκατομμύριο ώρες (Belcore @ 25°C)
Ηλεκτρικές Ιδιότητες
Εύρος ζώνης λειτουργίας: 5-2400 MHz
Φορτίο DC: max. 24V / 0.5A / 22 kHz
Σύνθετη αντίσταση: 75 Ohm (σε όλες τις συνδέσεις RF)
Απόδοση θωράκισης: Class A (EN 50083-2)
Εξασθένηση
IN-OUT (pass-through): -
IN-TV (IEC male): 2.5 dB (5-862 MHz)
IN-FM (IEC female): 6.5 dB (5-118 MHz)
IN-SAT (IEC female): 2.2 dB (950-2150 MHz)
Απομόνωση
OUT-TV/FM: -
OUT-SAT: -
TV-SAT: 20/20 dB (VHF, UHF/SAT)
RD-SAT: 35/30 dB (VHF/SAT)
TV-FM: 20 dB (VHF, UHF)
Διέλευση DC: SAT-IN (13/18V, 22kHZ; max. +24V/0.5A)
