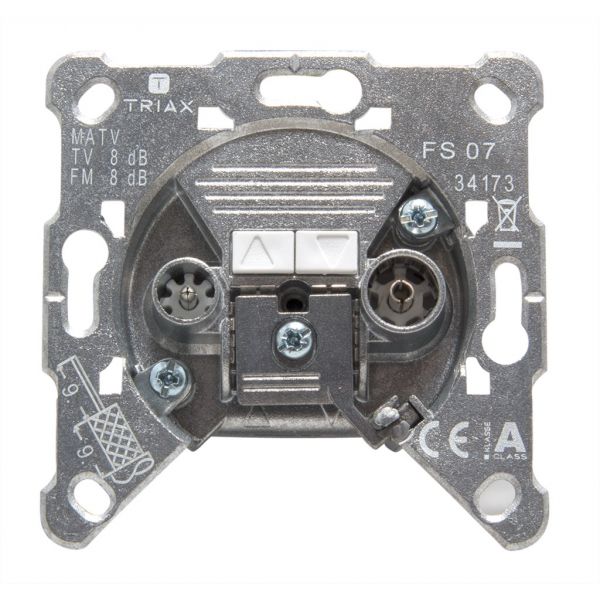

Οι πρίζες διέλευσης 2 εξόδων FS-07 χρησιμοποιούνται σε συνδεσμολογία διαδοχικής σύνδεσης (tree topology) για να αποζεύξουν τις γραμμές μεταφοράς ραδιοτηλεοπτικού σήματος. Η τελευταία πρίζα σε μια γραμμή διαδοχικής σύνδεσης πρέπει να τερματιστεί τοποθετώντας φορτίο 75 Ohm.
Μηχανικά Στοιχεία
Σώμα πρίζας: Άκαμπτο χυτό περίβλημα ψευδαργύρου (zinc diecast)
Βάρος Approx.: 90g
Έξοδος TV: IEC-male (IEC 60 169-2)
Έξοδος FM: IEC-female (IEC 60 169-2)
Συνθήκες Λειτουργίας
Εύρος θερμοκρασίας: -25...+55°C (ETSI 300 019-1-3 Class 3.3)
Αξιοπιστία (MTBF): >1 εκατομμύριο ώρες (Belcore @ 25°C)
Ηλεκτρικές Ιδιότητες
Εύρος ζώνης λειτουργίας: 5-1000 MHz
Σύνθετη αντίσταση: 75 Ohm (σε όλες τις συνδέσεις RF)
Απόδοση θωράκισης: Class A (EN 50083-2)
Εξασθένηση
IN-OUT: 2.4 dB
IN-TV (IEC male): 8.0 / 7.0 dB (5-68 / 118-1000 MHz)
IN-FM (IEC female): 8.0 dB (87-108 MHz)
Απομόνωση
OUT-TV/FM: 30 dB -1.5dB / Octave (40-1000 MHz)
