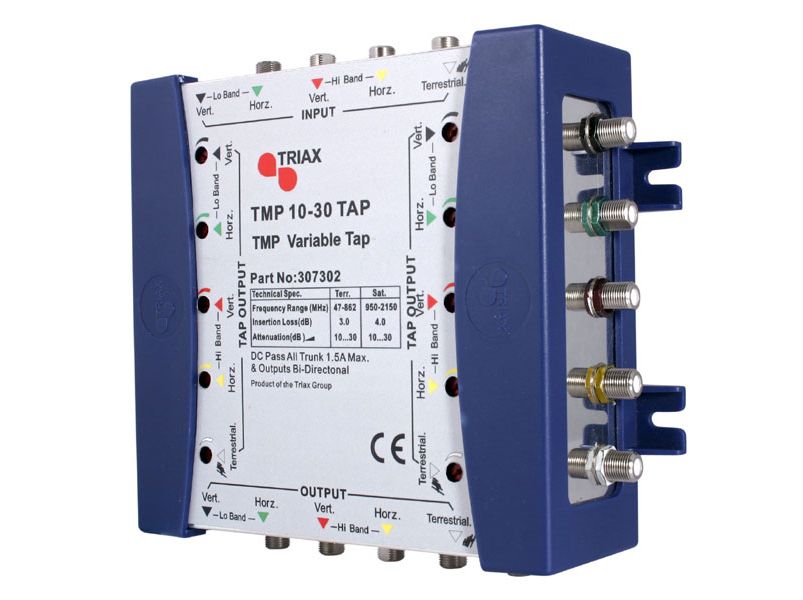

Το TMP 10-30 Tap της Triax, καθιστά εφικτή την κατασκευή μεγάλων συστημάτων με πολυδιακόπτες, εγκατεστημένους σε συνδεμολογία κορμού (cascade). Χρησιμοποιώντας τους ενσωματωμένους εξασθενητές εξασφαλίζεται ο βέλτιστος συντονισμός της διαθέσιμης στάθμης σήματος.
Τεχνικά Χαρακτηριστικά
Αριθμός εισόδων: 4 SAT, 1 TER
Αριθμός εξόδων: 4 SAT, 1 TER
Αριθμός χρηστών: (Taps) 2x (4 SAT, 1 TER)
Συνδετήρες εισόδου/εξόδου: F-θηλυκό
Εύρος συχνοτήτων SAT: 950-2150 MHz
Εύρος συχνοτήτων TER: 47-862 MHz
Απώλεια διέλευσης SAT: 4.0 dB
Απώλεια διέλευσης TER: 3.0 dB
Απώλεια Tap (SAT): 10 dB
Απώλεια Tap (TER): 10 dB
Εύρος ρύθμισης στάθμης SAT: 0...20 dB
Εύρος ρύθμισης στάθμης TER: 0...20 dB
Απομόνωση TER/SAT: 37 dB
Απομόνωση H/V: 32 dB
Απομόνωση εξόδου-Tap (SAT): 20 dB
Απομόνωση εξόδου-Tap (TER): 32 dB
Απώλεια επιστροφής SAT: 12 dB
Απώλεια επιστροφής TER: 14 dB
Συνθήκες Λειτουργίας
Σύνθετη αντίσταση: 75 Ohm
Θερμοκρασία λειτουργίας: 0...+55 °C
Διαστάσεις (Μ x Π x Υ): 170 x 56 x 197 mm
