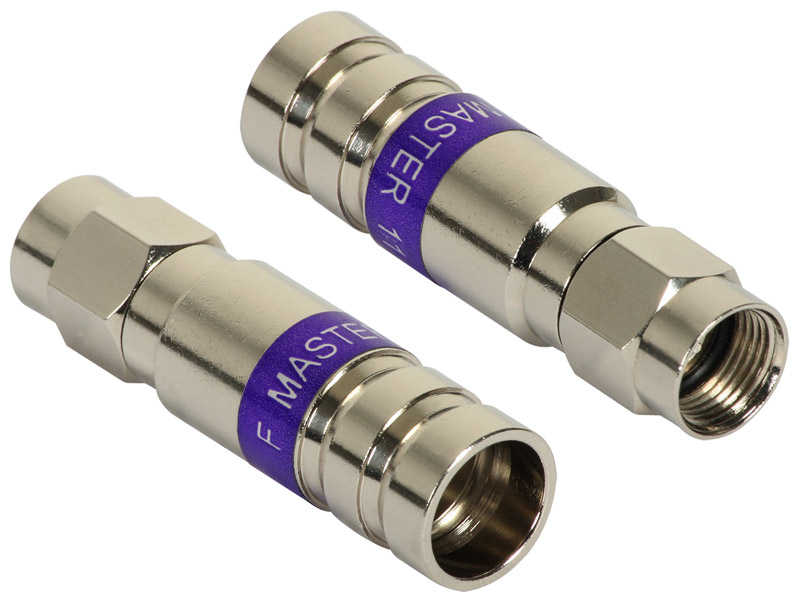

Ο επαγγελματικός συνδετήρας συμπίεσης MASTER F11, είναι προϊόν υψηλής ποιότητας και παρέχει λύσεις “φιλικής εγκατάστασης” για αξιόπιστη συνδεσμολογία & στεγανοποίηση σε αμφίδρομα ευρυζωνικά δίκτυα. Είναι σχεδιασμένος τόσο για εσωτερική όσο και για εξωτερική χρήση, επιτρέποντας την εύκολη εγκατάσταση σε καλώδια με διάμετρο διηλεκτρικού έως 7.4 mm. Η μέθοδος συμπίεσης του συνδετήρα είναι πολύ απλή και εγγυάται καλή και σταθερή συνδεσιμότητα για μεγάλο χρονικό διάστημα. Τα διπλά δαχτυλίδια συμπίεσης του MASTER F11 (στο καλώδιο και στο στεγανό O-Ring στην πλευρά της σύνδεσης) προστατεύουν πλήρως το καλώδιο και την σύνδεση (επίσης και τον εξοπλισμό) από την διείσδυση υγρασίας.
Δυνατότητες & Πλεονεκτήματα
- Συνδετήρας συμπίεσης για χρήση με καλώδια τύπου RG-11
- Σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
- Κατάλληλος για εσωτερικές και εξωτερικές εφαρμογές
- Εύκολη περιστροφή του hex παξιμαδιού πριν και μετά την εγκατάσταση
- Σχεδιασμός O-Ring που αποτρέπει την είσοδο υγρασίας σε όλους τους τύπους καλωδίων
- Εξολοκλήρου μεταλλικός σχεδιασμός από ορείχαλκο C360
- Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του καλωδίου
- Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα
- Χρωματικός κώδικας για το O-Ring και την ετικέτα (ανθεκτικά σε UV)
- Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm
Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία

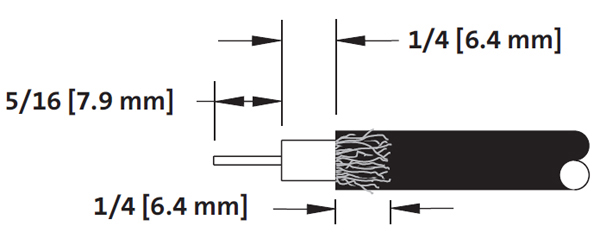

- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 7.9 mm (5/16'')και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4'')
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
Γενικά Χαρακτηριστικά
Bandwidth: 5 to 3000 MHz
Impedance: 75 Ohms (Nominal)
Return Loss: Minimum -28 dB @ 1 GHz
Shielding Effectiveness: > -90 dB @ 1 GHz
Insertion Loss: <0.20 dB @ 3 GHz
Operating Temperature: -40 to +60 °C
Body Inner Diameter: 10.40 mm
Body Outer Diameter: 12.70 mm
Length Before Compression: 46.9 mm
Length After Compression: 41.8 mm
Φυσικά Χαρακτηριστικά
Body Construction: Nickel Tin Plated Brass
Pin Diameter: 0.80 mm
Pin Construction: Beryllium Copper with Tin plating
Insulator: High Density Polyethylene
O-Ring Material: Ethylene-propylene Rubber
Mating Mechanism: 5/32-32 UNC
