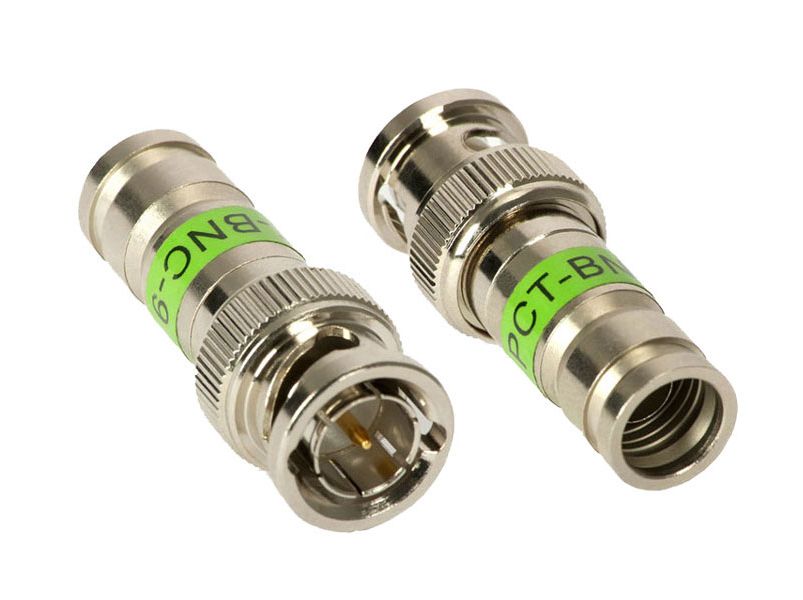

Οι επαγγελματικοί συνδετήρες συμπίεσης PCT-BNC-9 της αμερικάνικης PCT International, είναι προϊόντα υψηλής ποιότητας και παρέχουν λύσεις “φιλικής εγκατάστασης” για αξιόπιστη συνδεσμολογία σε δίκτυα CCTV. Οι PCT-BNC-9 είναι σχεδιασμένοι έτσι ώστε να επιτρέπουν την εύκολη εγκατάσταση σε ομοαξονικά καλώδια με διάμετρο διηλεκτρικού έως 4.8 mm.
Ο συνδετήρας PCT-BNC-9 παράγεται κάτω από αυστηρή τεχνολογική πειθαρχία και αποτελείται από 13 μέρη που είναι κατασκευασμένα από ειδικά, μη-διαβρωτικά υλικά. Το βύσμα εφαρμόζει τέλεια στην υποδοχή ώστε να μην υπάρχει κίνδυνος απώλειας της επαφής, κάτι το οποίο συμβαίνει στην περίπτωση των φθηνών συνδετήρων BNC.
Ο συνδετήρας PCT-BNC-9 περιέχει δύο δακτυλίους συμπίεσης 360° οι οποίοι, μετά την συμπίεση (κατά μήκος του άξονα), καθιστούν μια μικρή διόγκωση. Οι διαστάσεις των δακτυλίων εξασφαλίζουν ισχυρή εφαρμογή και μεγάλη αντοχή σε ρήγμα, αλλά δεν μεταβάλουν τη δομή του καλωδίου.
Δυνατότητες & Πλεονεκτήματα
- Συνδετήρας PCT-BNC-9 για χρήση με όλα τα καλώδια της οικογένειας Coax 9 (διπλής, τριπλής και τετραπλής θωράκισης)
- Πατενταρισμένος σχεδιασμός διπλών δαχτυλιδιών συμπίεσης 360°
- Αδιάβροχος τερματισμός του καλωδίου
- Εύκολη εγκατάσταση που οφείλεται σε:
- Υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου (no blind entry)
- Επικάλυψη κασσίτερου στις εσωτερικές εισόδους που μειώνει την δύναμη εισαγωγής - Εξολοκλήρου μεταλλικός σχεδιασμός (ορείχαλκος C360)
- Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του καλωδίου
- Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
- Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα
- Πολύ χαμηλές απώλειες σε ολόκληρη τη ζώνη λειτουργίας (Εφαρμογές CCTV - Baseband Video)
- Χρωματικός κώδικας για τις ετικέτες (ανθεκτικό σε UV)
- Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm
Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία
- Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 9.5 mm (3/8") και το διηλεκτρικό με την πλεξούδα σε μήκος 6.4 mm (1/4")
- Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
- Περάστε την άκρη του καλωδίου στον συνδετήρα
- Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης
Γενικά Χαρακτηριστικά
Bandwidth: 5 MHz to 3 GHz
Impedance: 75 Ohms (Nominal)
Return Loss: Minimum -30 dB @ 1 GHz
Shielding Effectiveness: -80 dB Minimum
Insertion Loss: <0.2dB @ 1GHz
Operating Voltage: 90 V (at 60 Hz continuous AC)
Operating Temperature: -40 to +60 °C
Cable Retention: >50 lb. (22.68 kg.), Ambient Temperature
Cable Insertion: <15 lb. maximum insertion force, Ambient Temperature
Φυσικά Χαρακτηριστικά
Length Before Compression: 36.99 mm
Length After Compression: 32.55 mm
Pin Diameter: 1.37 mm
Mating Mechanism: 75 Ohm Bayonet Mounting BNC Male Connector
Construction Material: Nickel Plated Brass
Insulator: Delrin Insulator
Pin Construction: Beryllium Copper / Gold Plated Brass
