FENGER® BNC-3952 Compression, 10-Pack

[Συνδεθείτε για προβολή τιμών]
520151
Παρακαλούμε συνδεθείτε για παραγγελία

Το προϊόν αυτό δεν είναι δυνατό να προστεθεί στο
καλάθι γιατί δεν έχετε συνδεθεί.

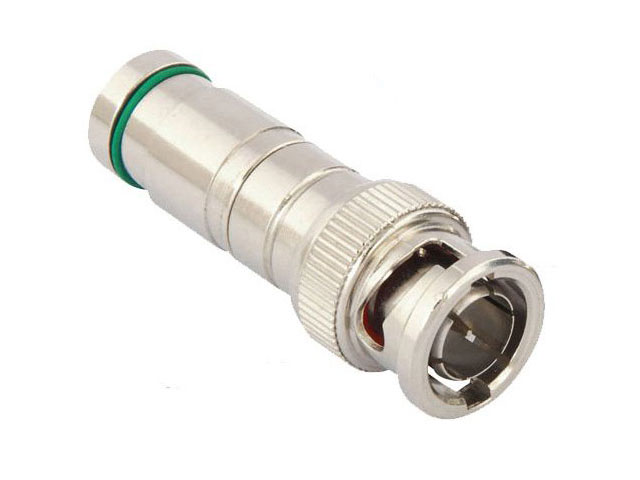

Ο συνδετήρας συμπίεσης BNC-3952 της FENGER είναι προϊόν υψηλής ποιότητας και παρέχει αξιόπιστη συνδεσμολογία σε τερματισμούς καλωδίων για εφαρμογές A/V, συμπεριλαμβανομένων των συστημάτων CCTV. Τόσο ο σχεδιασμός υποδοχής της εξωτερικής επαφής του καλωδίου όσο και η κεντρική ακίδα επαφής, υποστηρίζουν υψηλή αξιοπιστία και σταθερή αντίσταση για την μεταφορά του σήματος RF/Video. Ο συνδετήρας BNC-3952 είναι σχεδιασμένος έτσι ώστε να επιτρέπει την εύκολη εγκατάσταση σε ομοαξονικά καλώδια Mini COAX Ø 5.0 mm με διάμετρο διηλεκτρικού έως 3.6 mm.

Δυνατότητες & Πλεονεκτήματα

  • Συνδετήρας συμπίεσης BNC-3952 για χρήση με ομοαξονικά καλώδια Mini COAX Ø 5.0 mm (Solid Center Conductor)
  • Εύκολη εγκατάσταση που οφείλεται στην υψηλή ορατότητα της θέσης σύνδεσης συνδετήρα/καλωδίου
  • Εξολοκλήρου μεταλλικός σχεδιασμός από ορείχαλκο CuZn 39Pb3
  • Εξαιρετική θωράκιση RFI που οφείλεται στην αυξανόμενη δύναμη επαφής με την πλεξούδα του καλωδίου
  • Μειωμένο μήκος μετά την συμπίεση για εφαρμογή σε στενούς χώρους
  • Υψηλή σταθερότητα σύνδεσης μεταξύ καλωδίου και συνδετήρα
  • Πολύ χαμηλή απώλεια σήματος σε εφαρμογές CCTV - Baseband Video
  • Διατήρηση σύνθετης αντίστασης καλωδίου 75 Ohm

Η τοποθέτηση του συνδετήρα είναι μια γρήγορη και εύκολη διαδικασία

  • Προετοιμάστε την άκρη του καλωδίου απογυμνώνοντας τον εσωτερικό αγωγό σε μήκος 7.0 mm και το διηλεκτρικό με την πλεξούδα σε μήκος 7.0 mm
  • Διπλώστε την πλεξούδα πάνω από το περίβλημα του καλωδίου
  • Περάστε την άκρη του καλωδίου στον συνδετήρα
  • Συμπιέστε τον συνδετήρα στο καλώδιο με το εργαλείο συμπίεσης

Γενικά Χαρακτηριστικά

Bandwidth: 0.3 to 3000 MHz
Impedance: 75 Ohm (Nominal)
Amp. Rating: 5 A
Return Loss: -25.4 dB @ 1GHz
Shielding Effectiveness: -115 dB @ 1GHz
Insertion Loss: ≤0.14dB @ 1GHz
Inner Conductor Resistance: <1 mOhm (@ 1A DC)
Operating Temperature: -40 to +100 °C
Max. Tensile Strength: 250 N

Φυσικά Χαρακτηριστικά

Body Parts Material: Brass CuZn 39Pb3
Body Plating: Nickel
Inner Conductor Material: Brass CuZn 39Pb3
Inner Conductor Plating: Gold
O-ring: EPDM; GREEN color
Compressed Distance: 33.7 mm

Εργαλείο Συμπίεσης

MCT-518E Multi-Connector Compression Tool
