Το FRG-660A+ της FENGER είναι ομοαξονικό καλώδιο υψηλής ποιότητας, ειδικά σχεδιασμένο για δίκτυα Multimedia με χρήση στο κανάλι επιστροφής. Διαθέτει τριπλή θωράκιση (Class A+) παρέχοντας υψηλής ποιότητας μεταφορά σήματος TV/Video με χαμηλή παρεμβολή LTE. Αυτό το καλώδιο είναι η ιδανική επιλογή αν επιθυμείτε μια τέλεια τηλεοπτική εικόνα, χωρίς pixelation.
Το καλώδιο FRG-660A+ είναι κατάλληλο για μετάδοση σημάτων SAT-IF, DTT και εφαρμογών Multimedia. Οι χαμηλές τιμές εξασθένισης που προκύπτουν οφείλονται τόσο στον κεντρικό αγωγό πάχους 1,13mm από καθαρό χαλκό όσο και στο Foam Polyethylene του διηλεκτρικού. Η σύγχρονη τεχνολογία Gas Injection και Skin-Foam-Skin προσθέτει ηλεκτρική ανθεκτικότητα και αντοχή σε κάμψη και άλλων τύπων μηχανική καταπόνηση.
Ο εξωτερικός μανδύας του FRG-660A+ κατασκευάζεται από λευκό LSZH (Low Smoke Zero Halogen). Η χρήση αυτού του καλωδίου συνιστάται για κάθε εγκατάσταση σε δημόσια κτίρια και σε οποιοδήποτε περιβάλλον όπου υπάρχει παρουσία πολλών ανθρώπων (π.χ.: ξενοδοχεία, πλοία, νοσοκομεία, σχολεία, τράπεζες, σταθμούς του μετρό, κινηματογράφους, θέατρα, αεροδρόμια, κλπ).
Τα πλεονεκτήματα με μια ματιά
- Κατάλληλο για Triple-play και Multimedia
- Υψηλή απόδοση ακόμα και σε μεγάλες αποστάσεις
- Υψηλής ποιότητας υλικά που εξασφαλίζουν μεγάλη διάρκεια ζωής
- Σήμανση μέτρησης για γρήγορη ανίχνευση της ποσότητας που καταναλώνεται
- Εξωτερική επένδυση από LSZH (Low Smoke Zero Halogen)
- Τριπλή θωράκιση – 60% κάλυψη πλέγματος
Εξαιρετικά καλές ιδιότητες θωράκισης
- Πληροί τις απαιτήσεις της Κλάσης A+ σύμφωνα με το πρότυπο EN 50117
- Κατάλληλο για χρήση στο εύρος του καναλιού επιστροφής 5…65 MHz
- Προστασία LTE – πλέγμα επικασσιτερωμένου χαλκού και 2 στρώσεις από
φύλλο αλουμινίου προστατεύουν τα σήματα από εξωτερικές παρεμβολές
Τυπικές Περιοχές Εφαρμογής
- Συστήματα διανομής SAT-IF
- Συστήματα διανομής CATV
- Εφαρμογές με αυξημένες απαιτήσεις θωράκισης
Τεχνικά Χαρακτηριστικά

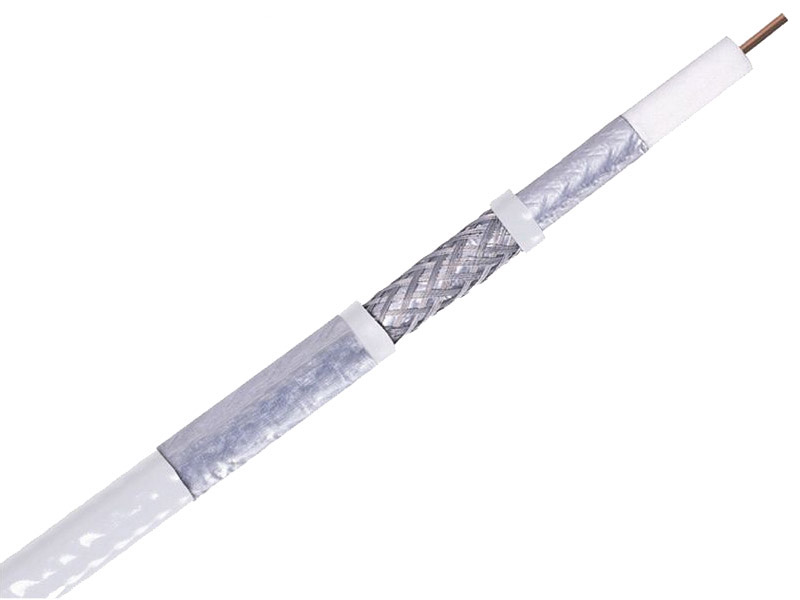

Construction Materials
Inner Conductor: Solid Bare Copper (Cu)
Dielectric: Skin/Foam/Skin, Gas Injected PE
1st Shield: Al/Pet/Al tape, ≥2 mm overlap
2nd Shield: Tinned Copper (CuSn), 7x16x Ø 0,10mm (≥ 60% Coverage)
3rd Shield: Al/Pet/Al tape, ≥2 mm overlap
Outer Sheath: LSZH White
Dimensions
Inner Conductor: Ø 1.13 mm
Dielectric: Ø 4.80 mm
Outer Sheath: Ø 6.80 mm
Electrical Specifications
Operating Frequency Band: 5-3000 MHz
Characteristic Impedance: 75 (±3) Ohm
Capacitance: 52 (±2) pF/m
Velocity Ratio: 85 %
Sheath Insulation Voltage (AC): 4000 Volts
Transfer Impedance
5-30 MHz: <2.5 mOhm/m
Screening Attenuation
30-1000 MHz: >95 dB
1000-2000 MHz: >85 dB
2000-3000 MHz: >75 dB
Screening Class
According to EN 50117: Class Α+
DC Resistance (at 20°C)
Inner Conductor: 18 Ohm/km
Outer Conductor: 14 Ohm/km
Structural Return Loss (SRL)
5-30 MHz: >23 dB
30-470 MHz: >23 dB
470-1000 MHz: >20 dB
1000-2000 MHz: >18 dB
2000-3000 MHz: >18 dB
Mechanical Specifications
Minimum Bending Radius (single/repeated): 40/80 mm
Maximum Cable Pulling Strength: 150 N
Attenuation (dB/100m @ 20°C nominal)
5 MHz: 1.3 dB
50 MHz: 3.7 dB
100 MHz: 5.7 dB
200 MHz: 7.9 dB
400 MHz: 11.5 dB
800 MHz: 16.5 dB
1000 MHz: 18.5 dB
1500 MHz: 22.8 dB
1750 MHz: 24.9 dB
2150 MHz: 28.0 dB
3000 MHz: 33.5 dB
Specification Conformity
According to EN 50117: part 2-4
