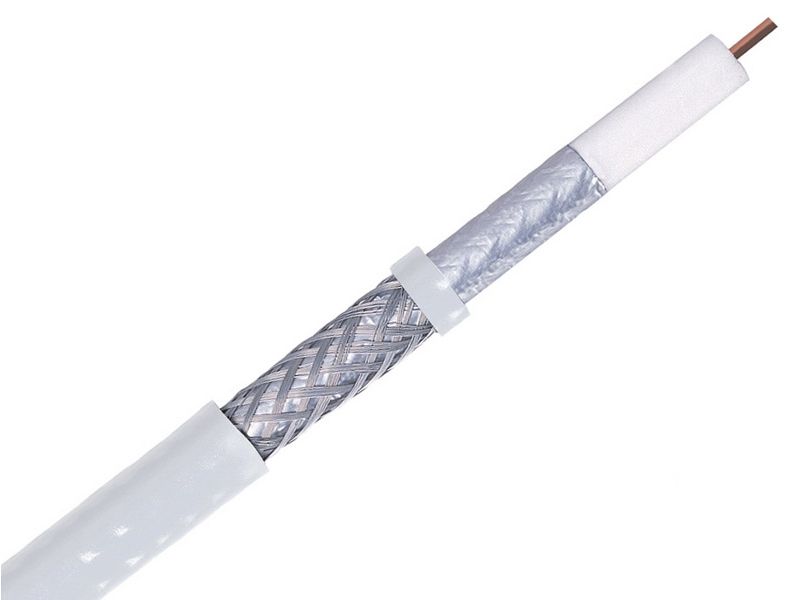

Το ομοαξονικό καλώδιο FRG-60 PVC της FENGER, είναι η αξιόπιστη και οικονομικά αποδοτική λύση για τα σημερινά δορυφορικά και επίγεια ψηφιακά συστήματα κεραιών. Σχεδιασμένο και κατασκευασμένο με βάση τα βιομηχανικά πρότυπα ευρυζωνικών συνδέσεων, το καλώδιο παρέχει το χαμηλότερο δυνατό κόστος, ενώ πληροί ή υπερβαίνει τις προδιαγραφές EN 50117 για την εξασφάλιση αξιόπιστης και μακράς διάρκειας απόδοση.
- Πληροί ή υπερβαίνει όλα τα ισχύοντα πρότυπα
- Επιχαλκωμένος κεντρικός αγωγός (CCS)
- Χαμηλή απώλεια διηλεκτρικού (skin-foam)
- Διπλή θωράκιση με 63% κάλυψη πλέγματος
- Εξωτερική επένδυση 6.8 mm από PVC
- Ανθεκτικότητα σε UV
- Συμμόρφωση RoHS
- Σάρωση έως 3 GHz
Τεχνικά Χαρακτηριστικά
Κατασκευή
Εσωτερικός αγωγός: Copper Clad Steel (CCS)
Αγωγιμότητα: 21% minimum
Διηλεκτρικό: Skin-Foam PE (physical foam)
1η Θωράκιση: Al/Pet/Al tape (9/12/9 μm) - Unbonded
Κάλυψη: ≥105 %
2η Θωράκιση: Aluminium wire braiding (16 x 6 x Ø 0.12 mm)
Κάλυψη: ≥63 %
Εξωτερική επένδυση: PVC White, UV resistant
Διαστάσεις
Εσωτερικός αγωγός: Ø 1.13 mm
Διηλεκτρικό: Ø 4.80 mm
Εξωτερική επένδυση: Ø 6.80 mm
Ηλεκτρικές Ιδιότητες
Εύρος ζώνης λειτουργίας: 5-3000 MHz
Σύνθετη αντίσταση: 75 (±3) Ohm
Χωρητικότητα: 52 (±2) pF/m
Λόγος ταχύτητας: 85 %
Τάση ελέγχου επένδυσης: 2500 VAC
Εξασθένιση θωράκισης
30-1000 MHz: ≥75 dB
1000-2000 MHz: ≥65 dB
2000-3000 MHz: ≥55 dB
Αντίσταση μεταφοράς
5-30 MHz: ≤15 mOhm/m
Κλάση θωράκισης
Σύμφωνα με EN 50117: Class B
Αντίσταση αγωγών (DC)
Εσωτερικός αγωγός: 81 Ohm/km
Εξωτερικός αγωγός: 37 Ohm/km
Απώλεια επιστροφής (SRL)
5-470 MHz: >23 dB
470-1000 MHz: >20 dB
1000-3000 MHz: >16 dB
Μηχανικά Χαρακτηριστικά
Ελάχιστη ακτίνα κάμψης: 35/70 mm
Θερμοκρασία λειτουργίας -20...+70 °C
Εξασθένιση (dB/100m @ 20°C nominal)
5 MHz: 1.3 dB
50 MHz: 3.7 dB
100 MHz: 5.6 dB
200 MHz: 8.1 dB
400 MHz: 11.9 dB
800 MHz: 17.0 dB
950 MHz: 18.7 dB
1350 MHz: 22.8 dB
1750 MHz: 26.3 dB
2150 MHz: 29.5 dB
3000 MHz: 35.0 dB
Πρότυπα Συμμόρφωσης
Σύμφωνα με EN 50117: part 2-4
