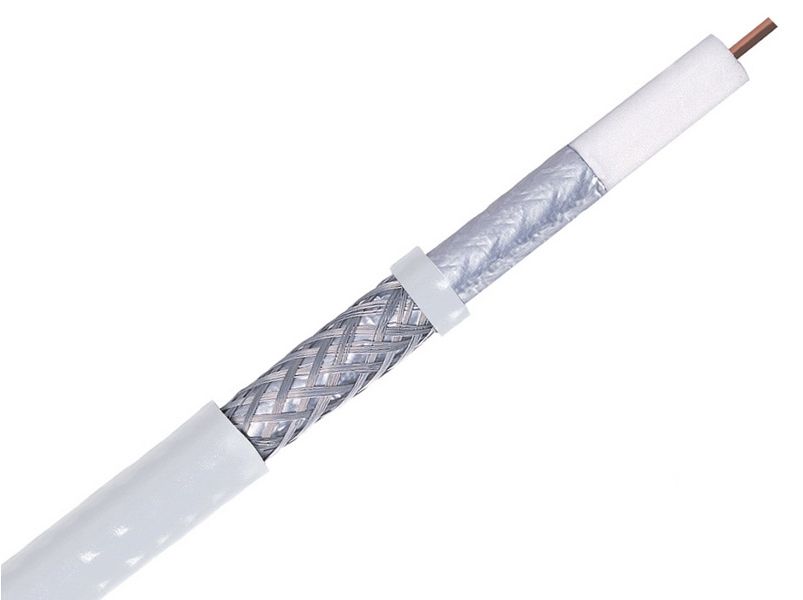

Το ομοαξονικό καλώδιο FRG-50 PVC της FENGER, είναι η αξιόπιστη και οικονομικά αποδοτική λύση για τα σημερινά επίγεια και δορυφορικά ψηφιακά συστήματα κεραιών. Σχεδιασμένο και κατασκευασμένο με βάση τα βιομηχανικά πρότυπα ευρυζωνικών συνδέσεων, το καλώδιο παρέχει το χαμηλότερο δυνατό κόστος και ταυτόχρονα εξασφαλίζει αξιόπιστη απόδοση μακράς διάρκειας.
- Πληροί ή υπερβαίνει όλα τα ισχύοντα πρότυπα
- Επιχαλκωμένος κεντρικός αγωγός (CCS)
- Τεχνολογία τριπλής μόνωσης (skin-foam-skin)
- Διπλή θωράκιση με 45% κάλυψη πλέγματος
- Εξωτερική επένδυση 5.0 mm από PVC
- Ανθεκτικότητα σε UV
- Συμμόρφωση RoHS
- Σάρωση έως 3 GHz
Τεχνικά Χαρακτηριστικά
Κατασκευή
Εσωτερικός αγωγός: Copper Clad Steel (CCS)
Αγωγιμότητα: 21% minimum
Διηλεκτρικό: Gas Injected PE
Τεχνολογία τριπλής μόνωσης: Skin-Foam-Skin
1η Θωράκιση: Aluminium/Polyester/Aluminium tape
Κάλυψη: ≥105 %
2η Θωράκιση: Aluminium wire braiding (48 x 0.12 mm)
Κάλυψη: ≥45 %
Εξωτερική επένδυση: PVC white, UV resistant
Διαστάσεις
Εσωτερικός αγωγός: Ø 0.81 mm
Διηλεκτρικό: Ø 3.50 mm
Εξωτερική επένδυση: Ø 5.00 mm
Ηλεκτρικές Ιδιότητες
Εύρος ζώνης λειτουργίας: 5-3000 MHz
Σύνθετη αντίσταση: 75 (±3) Ohm
Χωρητικότητα: 52 pF/m
Ταχύτητα διάδοσης: 85 %
Τάση ελέγχου επένδυσης: 4000 VAC
Αντίσταση DC εσωτερικού αγωγού: 158 Ohm/km
Αντίσταση DC εξωτερικού αγωγού: 49 Ohm/km
Εξασθένιση θωράκισης
30-1000 MHz: ≥75 dB
1000-2000 MHz: ≥65 dB
2000-3000 MHz: ≥55 dB
Απώλεια επιστροφής (SRL)
5-470 MHz: >20 dB
470-1000 MHz: >18 dB
1000-3000 MHz: >16 dB
Μηχανικά Χαρακτηριστικά
Ελάχιστη ακτίνα κάμψης: 25/50 mm
Μέγιστη δύναμη εφελκυσμού: 90 N
Θερμοκρασία λειτουργίας: -20...+60 °C
Εξασθένιση (dB/100m @ 20°C nominal)
5 MHz: 2.8 dB
50 MHz: 6.0 dB
100 MHz: 8.0 dB
200 MHz: 11.0 dB
400 MHz: 16.0 dB
800 MHz: 23.0 dB
1000 MHz: 25.5 dB
1500 MHz: 31.5 dB
1750 MHz: 34.0 dB
2150 MHz: 38.0 dB
2400 MHz: 40.5 dB
3000 MHz: 46.0 dB
Πρότυπα Συμμόρφωσης
Σύμφωνα με EN 50117: part 2-4
